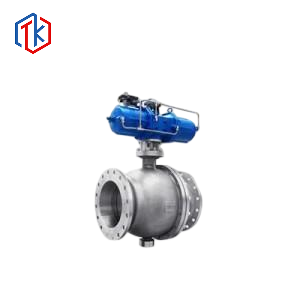

氣動法蘭球閥

簡短描述:

性能規范

? 公稱壓力：PN1.6-6.4 Class 150/300, 10k/20k
? 強度試驗壓力：PT1.5PN
? 低壓氣密封試驗壓力：0.6MPa
? 適用介質：
Q641F-(16-64)C 水、油品、氣
Q641F-(16-64)P 硝酸類
Q641F-(16-64)R 醋酸類
? 適用溫度：-29°C-150°C

發送郵件

產品細節

產品標簽

產品結構

主要零件材料

材料名稱	Q6¹¹₄₁F-(16-64)C	Q6¹¹₄₁F-(16-64)P	Q6¹¹₄₁F-(16-64)R
閥體	WCB	ZG1Cr18Ni9Ti CF8	ZG1Cd8Ni12Mo2Ti CF8M
閥蓋	WCB	ZG1Cr18Ni9Ti CF8	ZG1Cr18Ni12Mo2Ti CF8M
球體	ICr18Ni9Ti 304	ICr18Ni9Ti 304	1Cr18Ni12Mo2Ti 316
閥桿	ICr18Ni9Ti 304	ICr18Ni9Ti 304	1Cr18Ni12Mo2Ti 316
密封圈	聚四氟乙烯(PTFE)
填料	聚四氟乙烯(PTFE)

主要外形尺寸

PN16

DN	L	D	D	D1	D2	C	F	N-?B	A		B		C		D		G
DN	L	D	D	D1	D2	C	F	N-?B	單作用	雙作用	單作用	雙作用	單作用	雙作用	單作用	雙作用	單作用	雙作用
15	130	15	95	65	45	14	2	4-?14	168	155	153	132	36.5	29	46.5	41	1/4″	1/4″
20	130	20	105	75	55	14	2	4-?14	168	155	156	138.5	36.5	29	46.5	41	1/4″	1/4″
25	140	25	115	85	65	14	2	4-?14	168	156	164	148	36.5	29	46.5	41	1/4″	1/4″
32	165	32	135	100	78	16	2	4-?18	219	168	193	173	43	36.5	52.5	46.5	1/4″	1/4″
40	165	38	145	110	85	16	2	4-?18	249	219	214	202.5	49	43	56.5	52.5	1/4″	1/4″
50	203	50	160	125	100	16	2	4-?18	249	219	221.5	209.5	49	43	56.5	52.5	1/4″	1/4″
65	222	64	180	145	120	18	2	4-?18	274	249	250	335	55.5	49	66.5	56.5	1/4″	1/4″
80	241	80	195	160	135	20	2	8-?18	355	274	307	266.5	69.5	55.5	80.5	66.5	1/4″	1/4″
100	280	100	215	180	155	20	2	8-?18	417	355	346	325	78.5	69.5	91	80.5	1/4″	1/4″
125	320	125	245	210	185	22	2	8-?18	452	417	462	442	88	97	78.5	91	1/4″	1/4″
150	360	150	285	240	210	22	2	8-?22	540	452	517	492	105	110	88	97	1/4″	1/4″
200	457	200	340	295	265	24	2	12-?22	585	540	588.5	566	116	119.5	105	110	1/4″	1/4″
250	533	250	405	355	320	26	2	12-?26	685	565	666	636.5	130.5	130.5	115	119.5	3/8″	1/4″
300	610	300	450	410	375	28	2	12-?26	743	665	826.5	785	147	147	130.5	130.5	3/8″	3/8″
