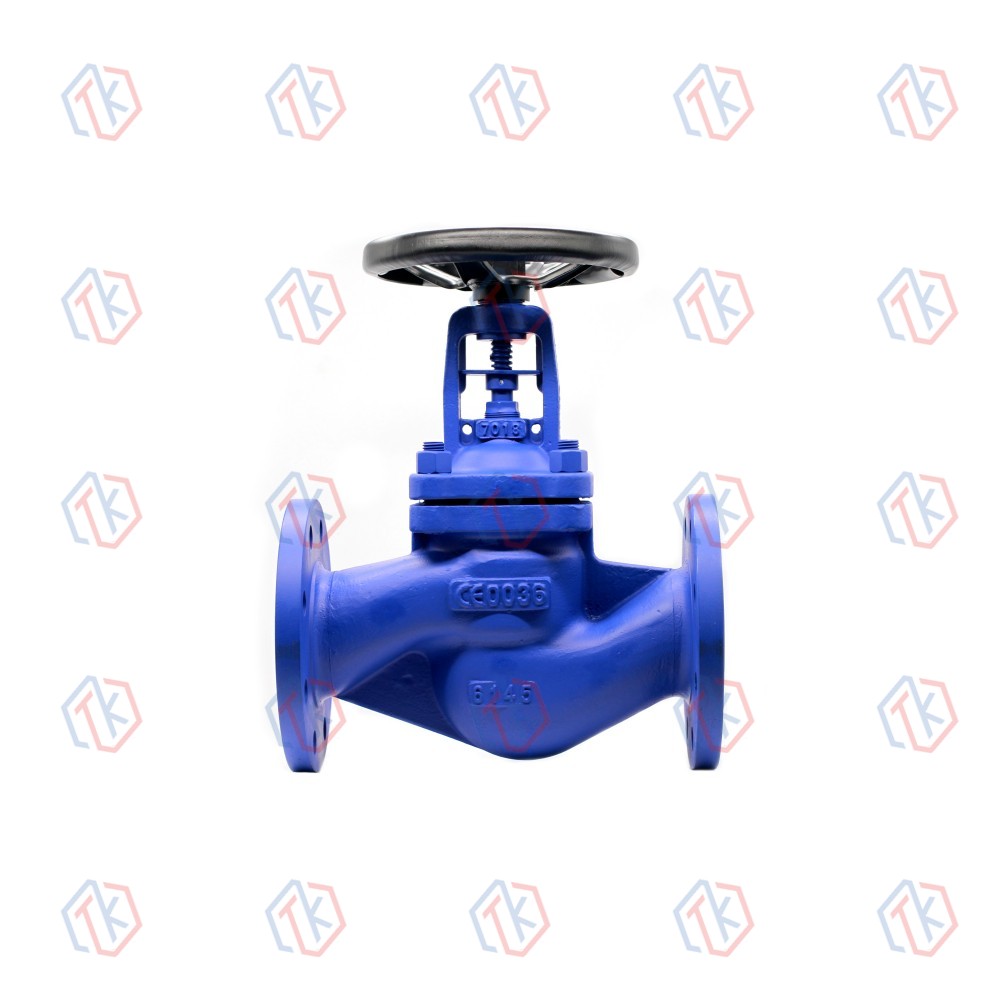

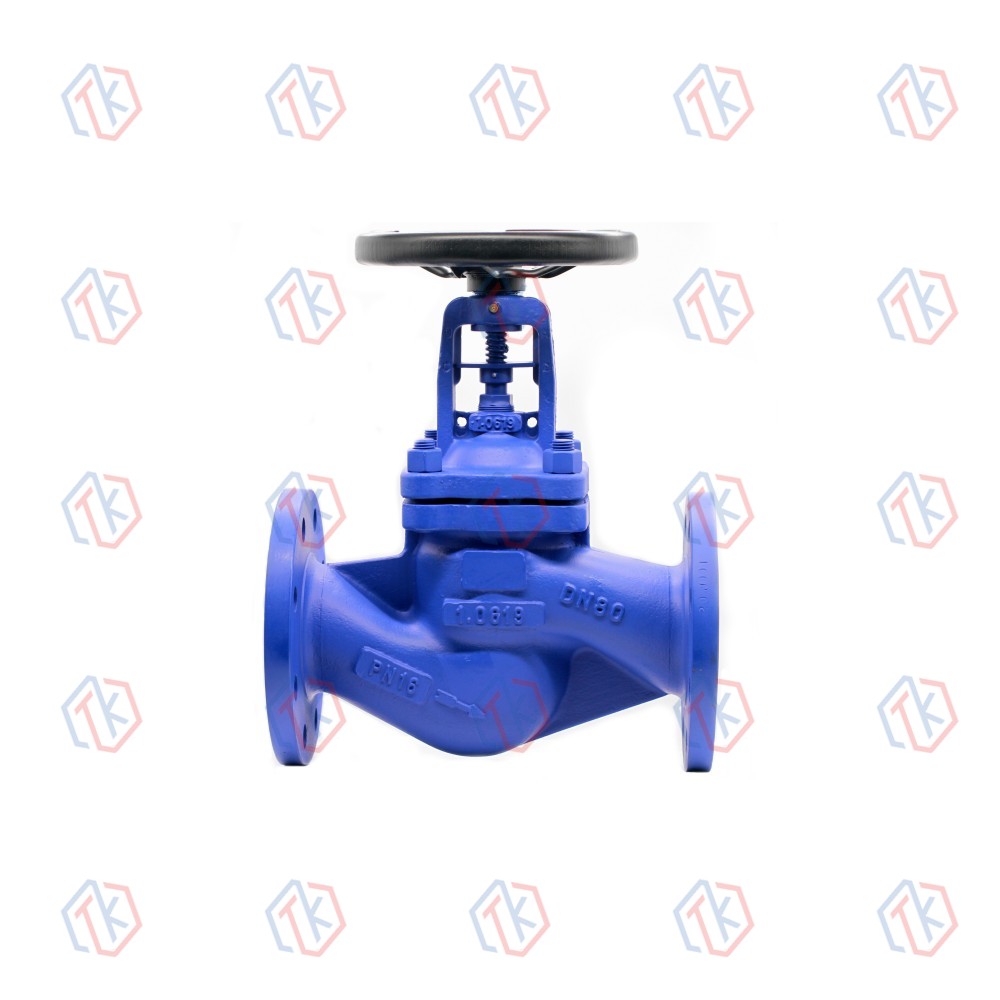

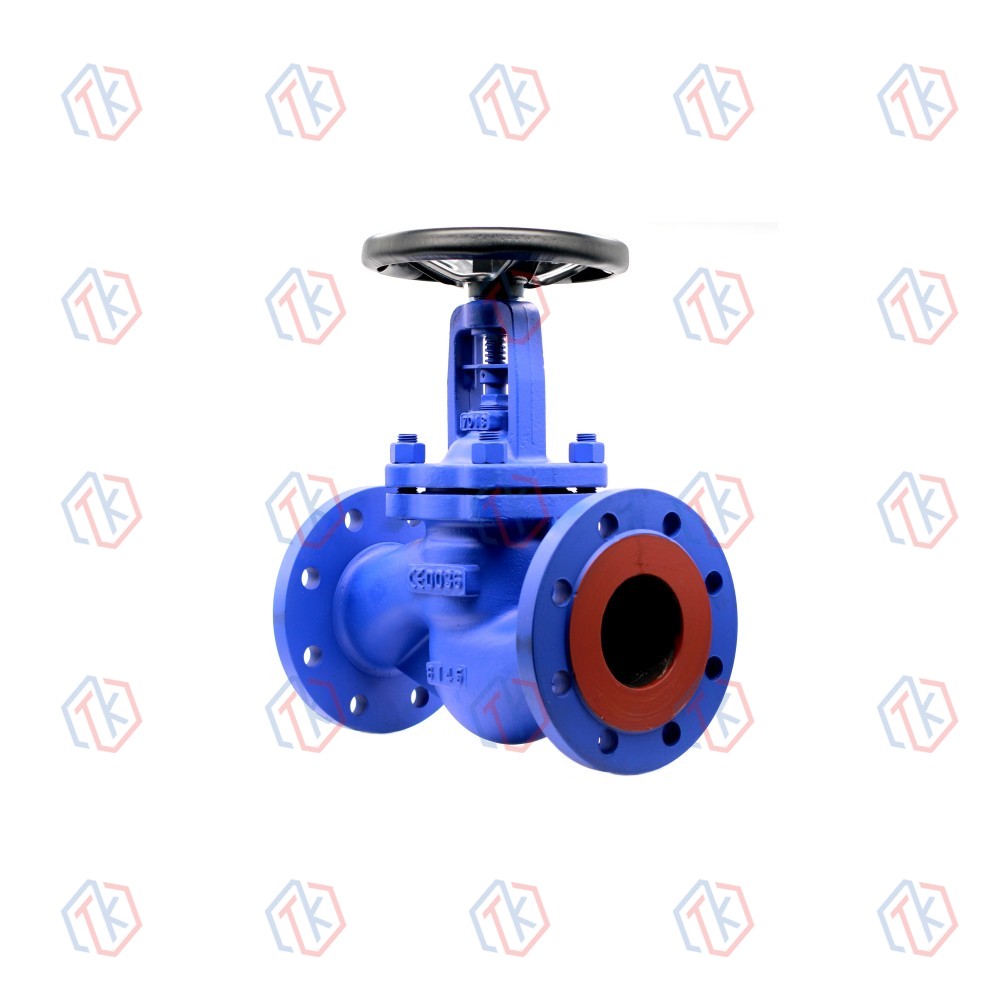

波紋管截止閥

簡短描述:

測試：DIN 3352 Parf1 DIN 3230 Part 3 DIN 2401 等級

設計：DIN 3356

面對面：DIN 3202

法蘭：DIN 2501 DIN 2547 DIN 2526 FORME BWTO DIN 3239 DIN 3352 Parf1

標志：EN19 CE-PED

證書：EN 10204-3.1B

發送郵件

產品細節

產品標簽

產品結構

主要零件材料

PART NAME		MATERIAL
?1	?Boby	?1.0619	1.4581
2	Seat surface	X20Cr13(1) overlay	1.4581?(1)? overlay
3	Disc seat surface	X20Crl3(2) overlay	1.4581?(2)? overlay
4	Bellows	SS304/SS321/SS316L	SS321/SS316L
5	Gasket	S.S. reinforced graphite(4)	S S. reinforced grophite\|4\|
6	Nuts	C35	A2-70
7	Bolts	CK35	A2-70
8	Pocking	Graphite rings & wiper rings (4)	Graphite rings & wiper rings
9	Gland	10460	X5CrNiMol7-12-2 (2)
10	Bonnet	1.0619	1.4581
11	No rot.Device	X20Q13	S.S
12	Stem	X20Cr13(2)	X5CrNiVk)17-12-2 (2)
13	Yoke Nut	GGG40(3)	GGG40.3
14	Lock Nut	C.S	CS
15	Hondwheel	Steel	Steei
16	Grease Nipple	Cu-Alloy	S. S reinforced graphite

主要尺寸和重量

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
LRF	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460	520	580
V	120	140	140	140	160	160	180	200	250	250	350	450	500	500	600	600
H	196	196	205	205	222	224	240	265	350	380	410	550	715	790	950	1030
STROKE	8	8	10	10	15	16	18	22	28	34	40	60	75	85	100	115

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
LRF/BW	?130	?150	160	180	200	230	290	310	350	400	480	600	730	850	980	noo
D	95	105	115	140	150	165	185	200	235	270	300	360	425	485	555	620
V	140	140	160	160	180	180	200	250	300	350	400	500	500	500	600	600
H	196	196	205	205	222	224	240	265	350	380	410	550	715	790	950	1030
STROKE	?8	8	10	10	15	16	18	22	28	34	40	60	75	85	100	115

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
LRF/BW	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
D	95	105	115	140	150	165	185	200	235	270	300	375	450	515	580	660
V	140	140	160	160	180	180	200	250	300	350	400	500	500	500	600	600
H	196	196	205	205	222	224	240	265	350	380	410	550	715	790	950	1030
STROKE	8	8	10	10	15	16	18	22	28	34	40	60	75	85	100	115

上一個: 內螺紋截止閥

下一個: 衛生級隔膜閥

相關產品

微阻緩閉蝶式止回閥HH49X

主要特點： 1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。 2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。 3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。 4、橡膠緩沖，啟閉平穩，無震動，無噪音。 5、比老式止回閥流阻小，有明顯的節能效果。主要技術參數：型　號 HH49X-10 HH49X-16 公稱壓力 PN1.0MPa PN1.6MPa 公稱通徑 DN150～800mm DN150～800mm 密封試驗壓力 1.1MPa 1.76MPa 殼體試驗壓力 1.5MPa 2.4MPa 主要零件材料閥　　體灰鑄鐵、球墨鑄鐵、鑄鋼 ...

查看更多產品>
鍛鋼法蘭閘閥

產品描述鍛鋼閘閥流體阻力小，開啟、關閉所需力矩小，可用于介質在環網管道的兩個方向流動，即介質的流動不受限制。全開時，工作介質對密封面的沖蝕比截止閥小。結構簡單，制造工藝好，結構長度短。產品結構主要尺寸及重量 Z41W.H.Y? ? ? ? ? GB PN16-160 SIZE PN L(MM) PN L(MM) PN L(MM) PN L(MM) PN L(MM) PN L(MM) in mm 1/2 15 PN16 130 PN25 130 PN40 130 PN63 170 PN100 170 PN160 170 3/4 20 150 150 150 190 ...

查看更多產品>
國標、德標閘閥

主要結構特點流體阻力小。打開和加藥時更省力。流向一般不受限制，安裝方便。結構合理，密封可靠，性能優良，外形美觀。設計制造標準 ? 設計與制造標準：GB/T 12234、DIN 3352 ? 結構長度標準：GB/T 12221、DIN3202 ? 連接法蘭標準：JB/T 79、DIN 2543 ? 檢驗與試驗標準：GBfT 26480、DIN 3230 性能規范 ?公稱壓力：1.6、2.5、4.0、6.3Mpa ? 強度試驗：2.4、3.8、6.0、9.5Mpa ?密封試驗：1.8、2.8、4.4、7.0Mpa? ? 氣密封試驗：0.6Mpa ? 閥門主體材料：WCB( C)、CF8(P)、CF3(PL)、CF8M(R)、CF3M(RL) ? 適用介質：水、蒸汽...

查看更多產品>
高平臺衛生級快裝、焊接球閥

產品結構主要零件材料材料名稱碳鋼不銹鋼閥體 A216WCB A351 CF8 A351 CF8M 閥蓋 A216WCB A351 CF8 A351 CF8M 球體 A276 304/A276 316 閥桿 2Cd3 / A276 304 / A276 316 閥座聚四氟乙烯、聚四氟乙烯填料聚四氟乙烯/柔性石墨壓蓋 A216 WCB A351 CF8 螺桿 A193-B7 A193-B8M 螺母 A194-2H A194-8 ?主要外形尺寸 DN INCH L D D W H 20 3/4″ 155.7 15.8 19.1 130 70.5 25 1″ 186.2 22.1 25.4 14...

查看更多產品>
快裝、對焊、法蘭隔膜閥

產品結構主要外形尺寸 G81F DN 升 D H 10 108 25 93.5 15 108 34 93.5 20 118 50.5 111.5 25 127 50.5 111.5 32 146 50.5 144.5 40 146 50.5 144.5 50 190 64 167 65 216 91 199 G61F DN L A B H 10 108 12 1.5 93.5 15 108 18 1.5 93.5 20 118 22 1.5 111.5 25 127 28 1.5 111.5 32 146 34 1.5 144.5 40 146 40 1.5 144.5 50 190 ...

查看更多產品>

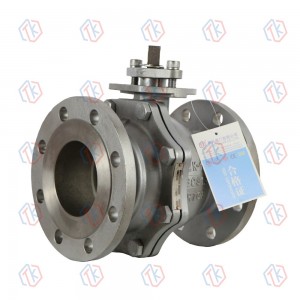

國標浮動式法蘭球閥
