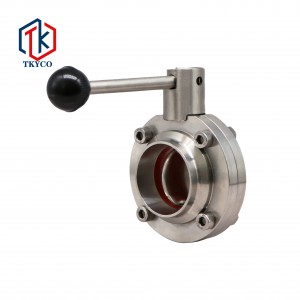

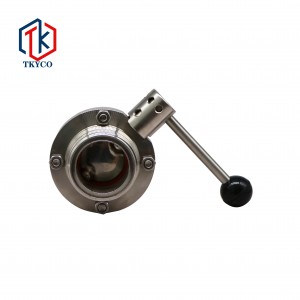

焊接蝶閥

簡短描述:

衛生級手動焊接蝶閥，結構簡單，體積小，重量輕，安裝尺寸小，驅動扭矩小，操作方便快捷，并具有良好的流量調節功能和密封特性

產品細節

產品標簽

產品結構

主要外形尺寸

SPECIFICATIONS(ISO)	A	B	D	L	H	KG
20	50	78	19.05	130	82	1.2
25	50	78	25.4	130	82	1.2
32	50	78	31.8	130	82	1.05
38	50	86	38.1	130	86	1.2
51	52	102	50.8	140	96	1.7
63	56	115	63.5	150	103	2.1
76	56	128	76.1	150	110	2.4
89	60	139	88.9	170	116	2.7
102	64	154	101.6	170	122	3.05
108	64	159	108	170	126	3.15
133	80	185	133	190	138	5.2
159	90	215	159	190	153	9.2
