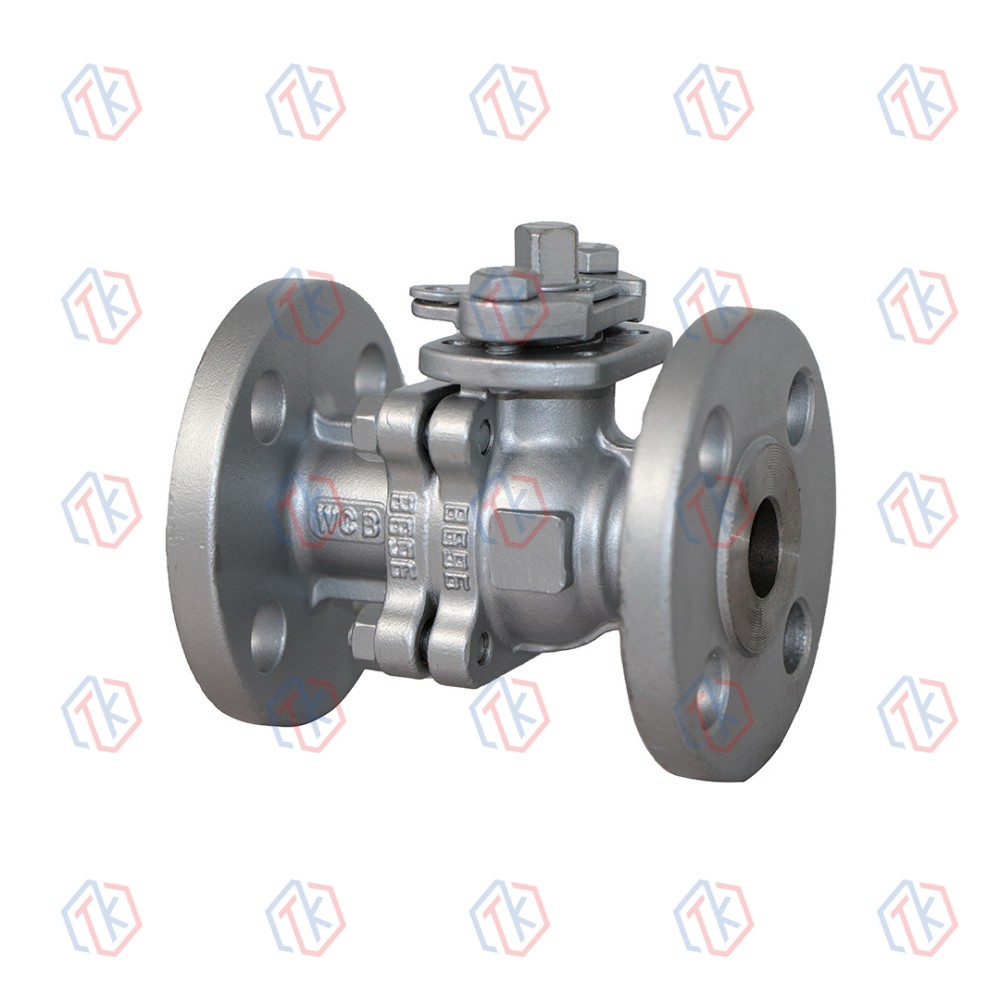

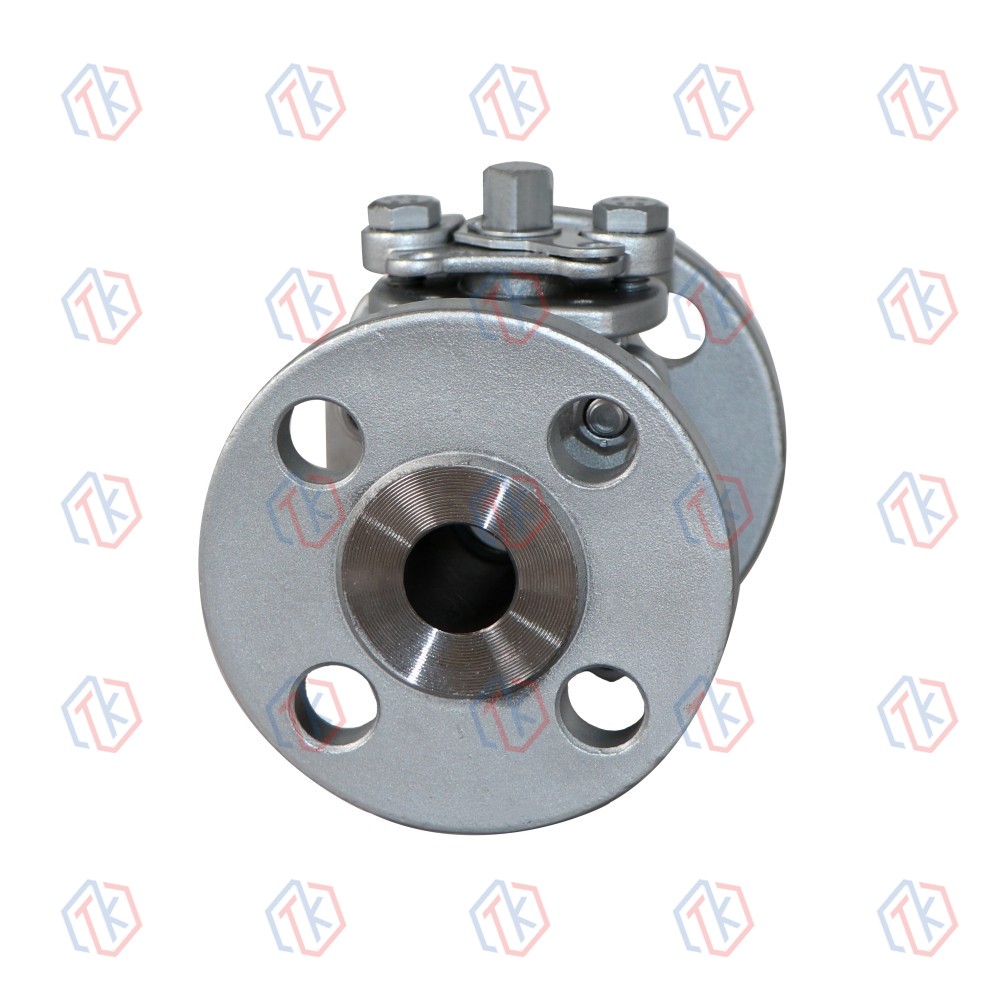

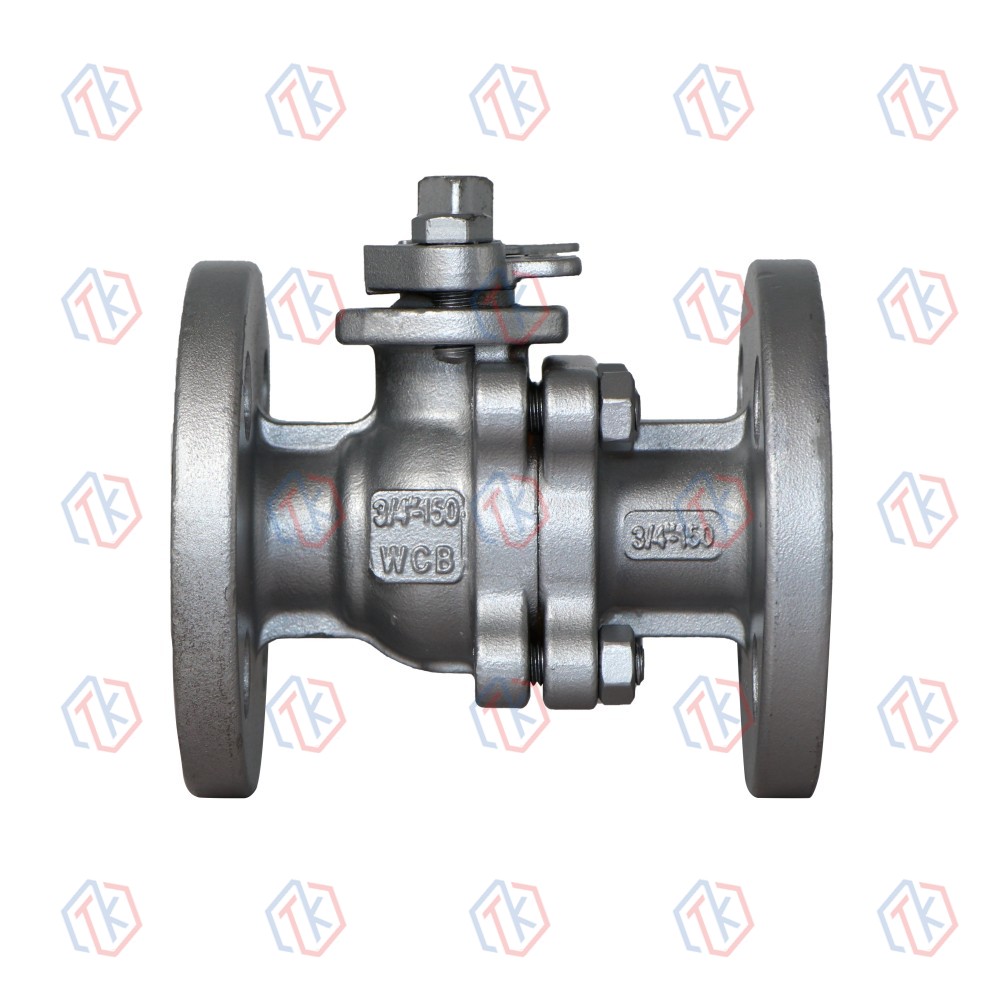

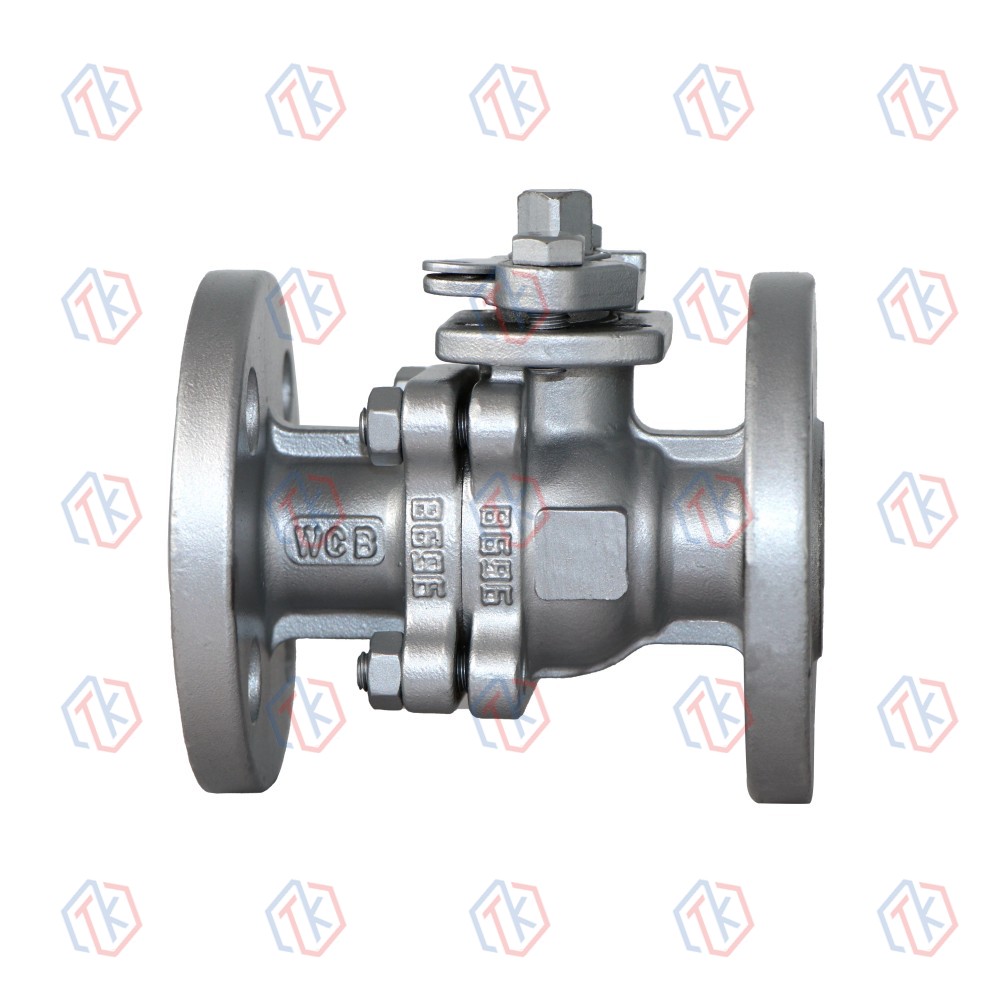

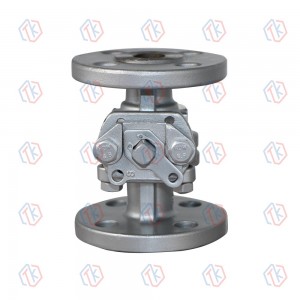

美標浮動式法蘭球閥

簡短描述:

設計標準

? 技術規范：ANSI
? 設計標準：API6D API608
? 結構長度：ASME B16.10
? 連接法蘭：ASME B16.5
? 試驗與檢驗：API6D API598

性能規格

? 公稱壓力：150, 300, 600 LB
? 強度試驗：PT3.0, 7.5,15 Mpa
? 密封試驗：2.2, 5.5,11 Mpa
? 氣密封試驗：0.6Mpa
? 閥門主體材質：WCB (C), CF8 (P), CF3 (PL), CF8M (R), CF3M (RL)
? 適用介質：水、蒸汽、油品、硝酸類、醋酸類
? 適用溫度：-29°C -150°C

發送郵件

產品細節

產品標簽

產品概覽

手動法蘭球閥主要用于切斷或接通介質，也可用于流體調節和控制。與其他閥門相比，球閥具有以下優點：

1、流體阻力小，球閥所有閥門中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。

2、開關快捷方便，只要閥桿旋轉90°，球閥就會完成全開或全關動作，輕松實現快速啟閉。

3、密封性能好。球閥座密封圈一般采用聚四氟乙烯等彈性材料制成，易于保證密封，球閥的密封力隨介質壓力的增加而增大。

4、閥桿密封可靠。球閥啟閉時，閥桿只轉動，因此閥桿的填料密封不易被破壞，閥門反向密封的密封力閥桿隨介質壓力的增加而增加。

5、球閥的啟閉只作90°旋轉，易于實現自動控制和遠程控制。球閥可配置氣動裝置、電動裝置、液壓裝置、氣液聯動裝置或電液聯動裝置。

6、球閥通道通暢，不易沉積介質，可做管道球。

產品結構

??? ISO Law Mount Pad?????????????????????????????? ISO 高安裝焊盤

主要零件材料

材料名稱	碳鋼	不銹鋼
閥體	WCB、A105	CF8、?CF3	CF8M、CF3M
閥蓋	WCB、A105	CF8、?CF3	CF8M、CF3M
球體	304	304	316
閥桿	304	304	316
閥座	PTFE、RPTFE
填料	PTFE?/ 柔性石墨
壓蓋	WCB、A105	CF8

主要外形尺寸和連接尺寸

(ANSI): 150LB

IN	DN	L	D	D1	D2	B	T	Z-ΦD	ISO5211	TXT
1/2″	15	108	90	60.3	34.9	10	2	4-Φ16	F03/F04	9X9
3/4″	20	117	100	69.9	42.9	10.9	2	4- Φ16	F03/F04	9X9
1″	25	127	110	79.4	50.8	11.6	2	4-Φ16	F04/F05	11X11
1 1/4″	32	140	115	88.9	63.5	13.2	2	4-Φ16	F04/F05	11X11
1 1/2″	40	165	125	98.4	73	14.7	2	4-Φ16	F05/F07	14X14
2″	50	178	150	120.7	92.1	16.3	2	4-Φ19	F05/F07	14X14
2 1/2″	65	190	180	139.7	104.8	17.9	2	4-Φ19	F07	14X14
3″	80	203	190	152.4	127	19.5	2	4-Φ19	F07/F10	17X17
4″	100	229	230	190.5	157.2	24.3	2	8-Φ19	F07/F10	22X22
5″	125	356	255	215.9	185.7	243	2	8-Φ22	?	?
6″	150	394	280	241.3	215.9	25.9	2	8-Φ22	?	?
8″	200	457	345	298.5	269.9	29	2	8-Φ22	?	?
10″	250	533	405	362	323.8	30.6	2	12-Φ25	?	?
12″	300	610	485	431.8	381	32.2	2	12-Φ25	?

(ANSI): 300LB

IN	DN	L	D	D1	D2	B	T	Z-ΦD
1/2″	15	140	95	66.7	34.9	14.7	2	4-Φ16
3/4“	20	152	115	82.6	42.9	16.3	2	4-Φ19
1″	25	165	125	88.9	50.8	17.9	2	4-Φ19
1 1/4″	32	178	135	98.4	63.5	19.5	2	4-Φ19
1 1/2″	40	190	155	114.3	73	21.1	2	4-Φ22
2″	50	216	165	127	92.1	22.7	2	8-Φ19
2 1/2″	65	241	190	149.2	104.8	25.9	2	8-Φ22
3″	80	282	210	168.3	127	29	2	8-Φ22
4″	100	305	255	200	157.2	32.2	2	8-Φ22
5″	125	381	280	235	185.7	35.4	2	8-Φ22
6″	150	403	320	269.9	215.9	37	2	12-Φ22
8″	200	502	380	330.2	269.9	41.7	2	12-Φ25
10″	250	568	445	387.4	323.8	48.1	2	16-Φ29
12″	300	648	520	450.8	381	51.3	2	16-Φ32

(ANSI): 600LB

IN	DN	L	D	D1	D2	B	T	Z-ΦD
1/2″	15	165	95	66.7	34.9	21.3	7	4-Φ16
3/4″	20	190	115	82.6	42.9	22.9	7	4-Φ19
1″	25	216	125	88.9	50.8	24.5	7	4-Φ19
1 1/4″	32	229	135	98.4	63.5	27.7	7	4-Φ19
1 1/2″	40	241	155	114.3	73	29.3	7	4-Φ22
2″	50	292	165	127	92.1	32.4	7	8-Φ19
2 1/2″	65	330	190	149.2	104.8	35.6	7	8-Φ22
3″	80	356	210	168.3	127	38.8	7	8-Φ22
4″	100	432	275	215.9	157.2	45.1	7	8-Φ22
5″	125	508	330	266.7	185.7	51.5	7	8-Φ29
6″	150	559	355	292.1	215.9	54.7	7	12-Φ29
8″	200	660	420	349.2	269.9	62.6	7	12-Φ32
10″	250	787	510	431.8	323.8	70.5	7	16-Φ35
12″	300	838	560	489	381	73.7	7	20-Φ35

(ANSI): 900LB

IN	DN	L	D	D1	D2	B	T	Z-ΦD
1″	25	254	150	101.6	50.8	35.6	7	4-Φ26
1 1/4″	32	279	160	111.1	63.5	35.6	7	4-Φ26
1 1/2″	40	305	180	123.8	73	38.8	7	4-Φ30
2″	50	368	215	165.1	92.1	45.1	7	8-Φ26
2 1/2″	65	419	245	190.5	104.8	48.3	7	8-Φ30
3″	80	381	240	190.5	127	45.1	7	8-Φ26
4″	100	457	290	235	157.2	51.5	7	8-Φ33
