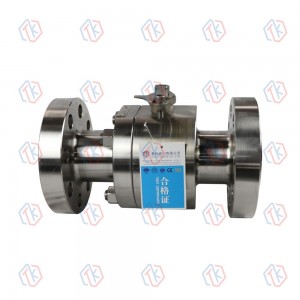

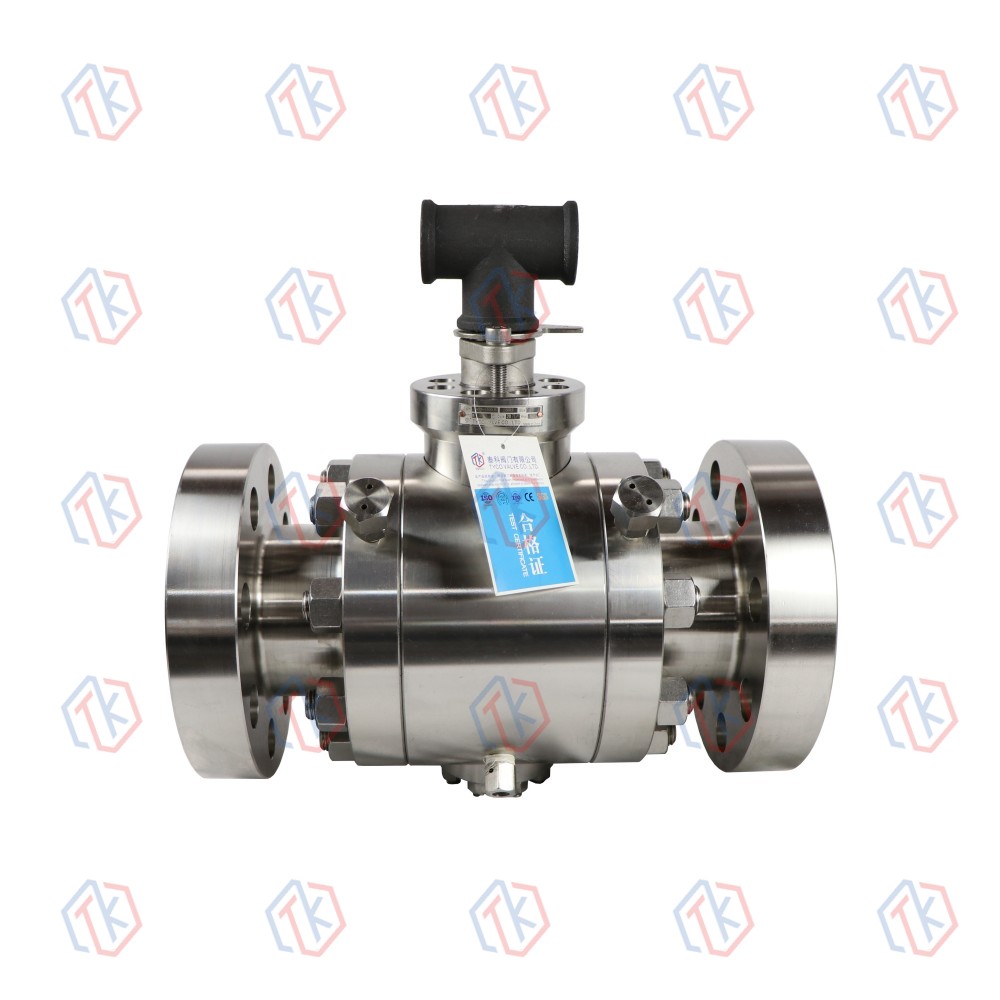

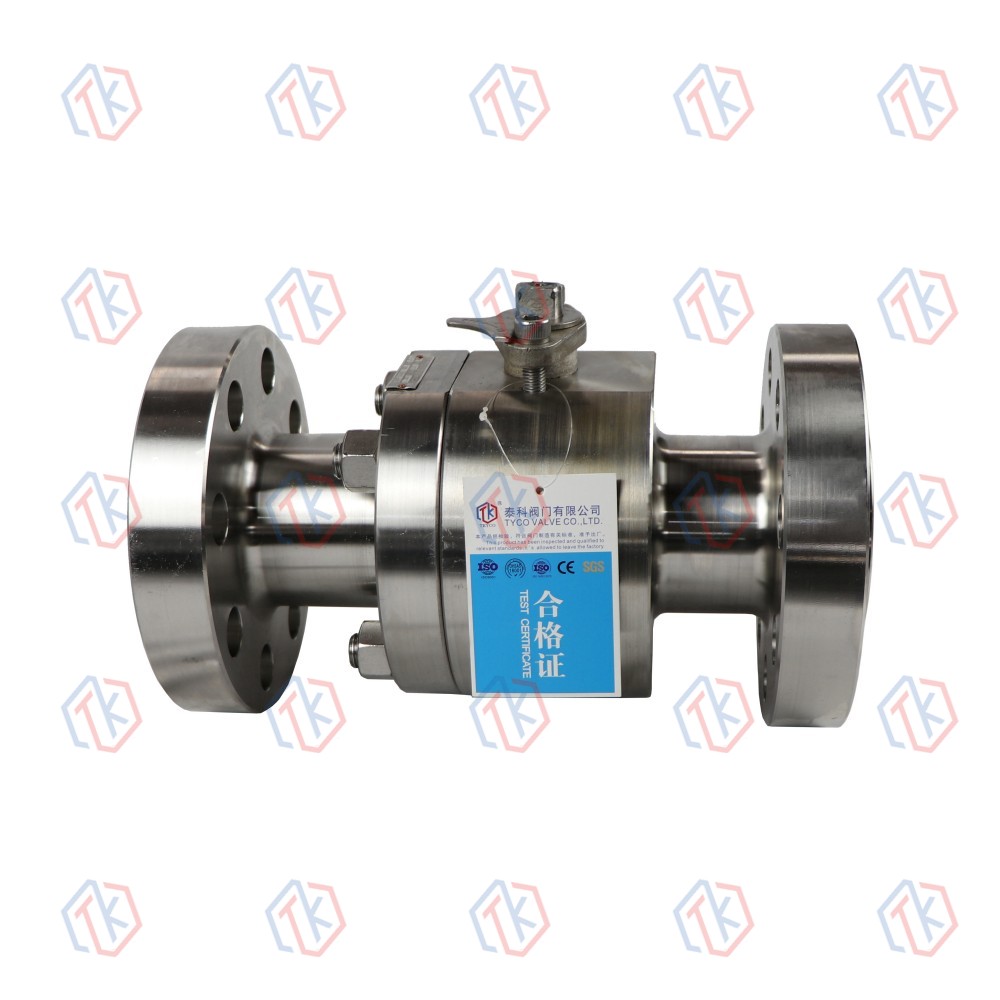

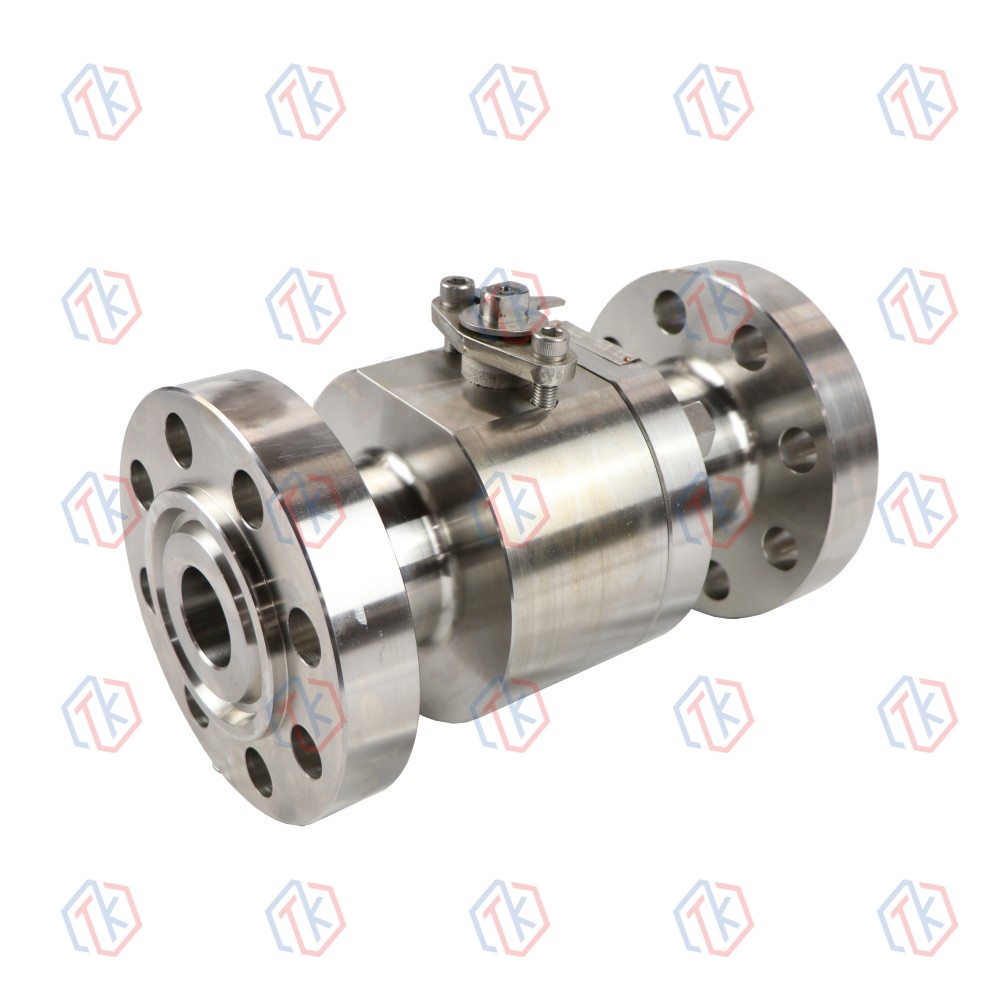

金屬硬密封(鍛鋼)球閥

簡短描述:

產品細節

產品標簽

產品概覽

鍛鋼法蘭式高壓球閥關閉部件球體圍繞閥體中心線旋轉以開啟和關閉閥門，密封件嵌在不銹鋼閥座中，金屬閥座上裝有彈簧，當密封面磨損或燃燒時，在彈簧的作用下推動閥座與球體形成金屬密封。具有獨特的自動泄壓功能，當閥腔介質壓力超過彈簧預緊力時，出口閥座退球，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和氣體等一般工作介質，也適用于介質工況，如氧氣、過氧化氫、甲烷和乙烯，它已在各個行業得到很好的應用。
產品結構特點：
1、本產品所有部件均為鍛件。
2、采用底裝式閥桿，設置倒密封結構，確保填料處可靠密封，防止閥桿脫出。
3、采用鑲嵌式閥座，閥座后方設有O型圈，確保介質不外漏。

產品結構

主要外形尺寸

(GB)： PN40

DN	L	D	D1	D2	B	F	N-ΦD
100	305	235	190	162	24	2	8-18
125	381	270	220	188	26	2	8-26
150	403	300	250	210	28	2	8-26
200	502	375	320	285	34	2	12-30
250	568	450	385	345	38	2	12-33
300	648	515	450	410	42	2	16-33
350	762	580	510	465	46	2	16-36
400	838	660	585	535	50	2	16-39

(GB)： PN63

DN	L	D	D1	D2	B	F	N-ΦD
100	406	250	200	162	30	2	8-26
125	432	295	240	188	34	2	8-30
150	495	345	280	218	36	2	8-33
200	597	415	345	285	42	2	12-36
250	673	47	400	345	46	2	12-36
300	762	530	460	410	52	2	16-36
350	826	600	525	465	56	2	16-39
400	902	670	585	535	60	2	16-42

(GB)： PN100

DN	L	D	D1	D2	B	F	N-ΦD
100	432	265	210	162	40	2	8-30
125	508	315	250	188	40	2	8-33
150	559	355	290	218	44	2	12-33
200	660	430	360	285	52	2	12-36
250	787	505	430	345	60	2	12-39
300	838	585	500	410	68	2	16-42
350	889	655	560	465	74	2	16-48
400	991	715	620	535	78	2	16-48

(ANSI): 300LB

DN	L	D	D1	D2	B	F	N-ΦD
100	305	255	200	157.2	32.2	2	8-22
125	381	280	235	185.7	35.4	2	8-22
150	403	320	269.9	215.9	37	2	12-22
200	502	380	330.2	269.9	41.7	2	12-26
250	568	445	387.4	323.8	48.1	2	16-30
300	648	520	450.8	381	51.3	2	16-33
350	762	585	514.4	412.8	54.4	2	20-33
400	838	650	571.5	469.9	57.6	2	20-36

(ANSI): 600LB

?NOMINAL DIAMETER		L	D	D1	D2	B	F	N-ΦD
4″	100	432	275	215.9	157.2	45.1	7	8-25
5″	125	508	330	266.7	185.7	51.5	7	8-30
6″	150	559	355	292.1	215.9	54.7	7	12-29
8″	200	660	420	349.2	269.9	62.6	7	12-32
10″	250	787	510	431.8	323.8	70.5	7	16-35
12″	300	838	560	489	381	73.7	7	20-35
14″	350	889	605	527	412.8	76.9	7	20-38

(ANSI): 900LB

?NOMINAL DIAMETER		L	D	D1	D2	B	F	N-ΦD
4″	100	432	290	235	157.2	51.5	7	8-32
5″	125	508	350	279.4	185.7	57.8	7	8-36
6″	150	559	380	317.5	215.9	62.6	7	12-32
8″	200	660	470	393.7	269.9	70.5	7	12-38
10″	250	787	545	469.9	323.8	76.9	7	16-38
12″	300	838	610	533.4	381	86.4	7	20-38
14″	350	889	640	558.8	412.8	92.8	7	20-42
16″	400	991	705	616	469.9	95.9	7	20-45
