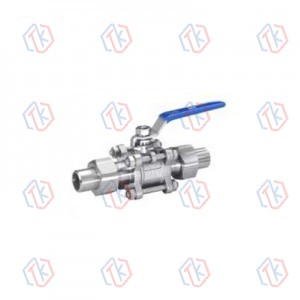

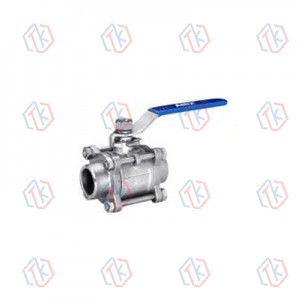

1000WOG 三片式焊接球閥

簡短描述:

設計標準

? 設計標準：ASME B16.34
? 結構長度：DIN3202-M3
??端部連接：ASME B16.25 & DIN3239part1
ASME B16.11 & DIN3239part2
??試驗與檢驗：API 598

發送郵件

產品細節

產品標簽

產品結構

主要零件材料

材料名稱	碳鋼	不銹鋼		鍛鋼
閥體	A216WCB	A351 CF8	A351 CF8M	105
閥蓋	A216 WCB	A351 CF8	A351 CF8M	105
球體	A276 304/A276 316
閥桿	2CN3 / A276 304 / A276 316
閥座	聚四氟乙烯、聚四氟乙烯
填料	聚四氟乙烯/聚四氟乙烯/柔性石墨
壓蓋	A216 WCB	A351 CF8		A216 WCB
螺柱	A193-B7	A193-B8M		A193-B7
螺母	A194-2H	A194-8		A194-2H

?主要外形尺寸

DN	INCH	L	D	D	D1	T	W	H
8	1/4″	60	11	14.5	14.6	1.6	95	48.5
10	3/8″	60	11.5	17.5	18	1.6	95	48.5
15	1/2″	75	15	21.3	22.2	1.6	105	54
20	3/4″	80	19.5	26.7	27.6	1.6	120	65.5
25	1″	90	25	34	34.3	1.6	140	72
32	1 1/4″	110	32	42.2	43.1	1.6	150	81
40	1 1/2″	120	38	48.3	49.2	1.6	170	96
50	2″	140	49	60.3	61.7	1.6	185	105
65	2 1/2″	160	64	76.1	74.4	1.6	220	120
80	3″	180	78	89	90.3	1.6	270	134.5
100	4″	215	100	114	115.7	1.6	315	157
